Glasstärken im Überblick: Von der Einzelscheibe bis zur Dreifachverglasung

Verschiedene Glasstärken und ihre Anwendungsbereiche

Welche Glasstärke man wählen sollte, hängt immer auch von dem Anwendungsbereich ab. Grundsätzlich gilt: Je größer die Fläche oder die Belastung, die das Glas aushalten muss, desto dicker sollte auch die Glasscheibe sein. Typische Glasstärken und Anwendungsbereiche sind:

• 2 mm: Primär für Bilderglas oder sehr kleine dekorative Verglasungen. Nicht für mechanische Lasten geeignet.
• 4 mm: Typisch für kleine Fenster, Möbelverglasungen und einfaches Bilderglas. Dient oft als Basis für Isolierglas.
• 6 mm: Verwendung für Ganzglastüren im Innenbereich, große Fensterflächen und leichte Regale.
• 8 mm: Standard für hochwertige Duschkabinen, Glastüren mit erhöhter Beanspruchung und Regale.
• 10 mm: Einsatz bei absturzsichernden Verglasungen, Treppengeländern und anspruchsvollen Trennwänden.
• 12 mm: Für große, tragende Tischplatten und dicke Brüstungen.
• 20 mm: Begehbares Glas in Böden oder für Treppenstufen.

Glasscheibe vs. Glaspaket: Worauf bezieht sich die Glasstärke?

Die Glasstärke bezeichnet immer die Dicke einer einzelnen Scheibe. Moderne Isolierverglasungen bestehen jedoch aus mehreren Glasscheiben, die durch gasgefüllte Zwischenräume (Scheibenzwischenraum / SZR) voneinander getrennt sind. Deshalb wird die Fenster-Dicke als Zahlenfolge angegeben, etwa 4/12/4/12/4.

Die Gesamtstärke solcher Glaspakete ergibt sich aus der Summe der Zahlen, hier also 36 mm. Bei diesem Beispiel handelt es sich um die Standard-Dreifachverglasung im Neubau.

Weitere typische Verglasungen sind:

• 4/16/4 mm (Gesamtstärke: 24 mm): Standard-Wärmedämmverglasung im Altbau oder bei Sanierungen ohne Passivhaus-Anspruch
• 4/12/6 mm (Gesamtstärke: 22 mm): Schallschutz-Zweifachverglasung
• 6/14/4 mm (Gesamtstärke: 24 mm): verstärkte Zweifachverglasung (oft bei größeren Flügeln oder leicht erhöhtem Schallschutz)
• 4/12/4/12/6 mm (Gesamtstärke: 38 mm): Dreifachverglasung mit verstärkter Außenscheibe
• 6/14/4/14/6 mm (Gesamtstärke: 44 mm): schwerer Dreifachaufbau (für hohen Schallschutz, große Elemente, erhöhte Windlasten)

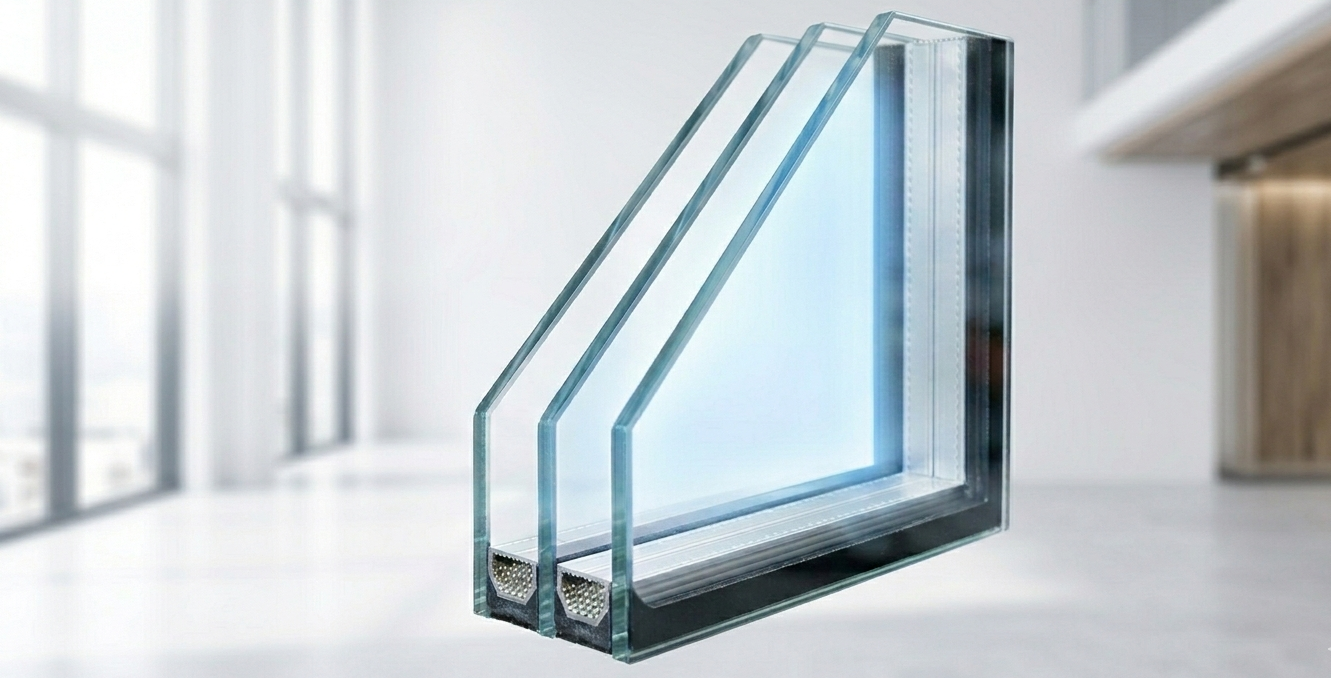

Vom Zahlenwert zur Funktion: Was die Dreifachverglasung ausmacht

Durch Dreifach-Isolierverglasungen bei Fenstern werden heute Spitzenwerte hinsichtlich Energieeffizienz und Wärmeschutzdämmung erreicht. Das ist möglich, weil die Scheibenzwischenräume als thermische Barriere wirken. Sie sind mit Edelgasen wie Argon, Krypton oder Xenon gefüllt, die aufgrund ihrer hohen Dichte Wärme schlechter leiten als Luft. Dadurch geht im Winter weniger Heizwärme über das Fenster verloren, was den Energieverbrauch sinken lässt. Die Dicke der einzelnen Glasscheiben hat hingegen kaum Einfluss auf die Wärmedämmung.

Eine typische Struktur für eine 3-fach-Wärmeschutzverglasung sieht wie folgt aus:

• 4 mm Floatglas
• 12 bis 16 mm SZR (Argon)
• 4 mm Floatglas
• 12 bis 16 mm SZR (Argon)
• 4 mm Floatglas

Um die Isolierwirkung weiter zu verstärken, sind die Innenseiten der raumseitigen und der äußeren Scheibe häufig mit einer Low-E-Beschichtung versehen. Ist eine stärkere Wärmedämmung gewünscht, können die Scheibenzwischenräume je nach verwendetem Gas auf bis zu 20 mm vergrößert werden (bei Krypton maximal 12 mm). Bei größeren Abständen würde die einsetzende Luftzirkulation (Konvektion) die isolierende Wirkung verringern. Auch setzt die Bautiefe gängiger Fensterrahmen diesbezüglich eine Grenze.

Glasstärke als Faktor für Stabilität, Schallschutz und Einbruchhemmung

Während für eine optimale Wärmedämmung 4-mm-Scheiben in Verbindung mit geeigneten Scheibenzwischenräumen vollkommen ausreichen, können in anderen Zusammenhängen deutlich größere Glasdicken erforderlich sein.

Statik

Bei großen Glasflächen oder hohen Windlasten sind stärkere Scheiben aus statischen Gründen unverzichtbar, um die notwendige Stabilität zu gewährleisten und die Durchbiegung zu begrenzen. Aus Sicherheitsgründen kommen häufig Scheiben von 6 bis 8 mm zur Anwendung, bei sehr großen Elementen und in exponierten Lagen sind 10 bis 12 mm keine Seltenheit. Die statischen Anforderungen sind in einschlägigen Normen (DIN 18008) festgelegt.

Schallschutz

Für eine wirksame Schalldämmung spielen die Glasmasse und somit auch die Scheibendicke eine entscheidende Rolle. In lärmbelasteten Bereichen werden häufig asymmetrische Verglasungssysteme verwendet, da die unterschiedliche Dicke der Scheiben Resonanzeffekte verhindert und die Schalldämmwerte deutlich verbessert. Bei 2-fach-Verglasungen sind Varianten wie 4/12/6 gängig, für 3-fach-Verglasungen Aufbauten wie 4/12/4/12/6 oder 6/14/4/14/6.

Einbruchschutz

Beim Einbruchschutz ist die Glasdicke ebenfalls ein wichtiger Faktor, wobei die Scheiben hierbei immer Teil eines Systems aus Glas und reißfester Folie sind. Je nach Widerstandsklasse können sowohl die einzelnen Glasscheiben stärker ausgeführt sein als auch zusätzliche Folienlagen eingebracht werden. Das Zusammenspiel aus Glasmasse und Verbundwirkung sorgt nach einer Beschädigung für Stabilität und erschwert das Eindringen erheblich.

Glasstärke, Gewicht und Belastung: Das ist bei dicken Glasaufbauten zu beachten

Mit zunehmender Glasdicke steigt das Gewicht der Verglasung. Flachglas wiegt circa 2,5 kg pro Quadratmeter und Millimeter Glasdicke.

Wie schwer eine Scheibe ist, lässt sich mit folgender Formel berechnen:

Scheibengewicht = Scheibenfläche (m²) x Glasdicke (mm) x 2,5 kg

Eine einzelne 4-mm-Scheibe bringt etwa 10 kg/m² auf die Waage, eine 6-mm-Scheibe bereits rund 15 kg/m². Bei gängigen Dreifachverglasungen kommen somit bei typischen Wohnhausfenstern 30 bis 35 kg/m² allein für den Glasaufbau zusammen. Rahmenprofil, Stahlverstärkung, Beschläge, Griffe und Dichtungen eingerechnet, liegt das Flügelgewicht schnell beim Doppelten.

Ein großes bodentiefes Fenster mit 3-fach-Schallschutzglas bringt inklusive Rahmen locker 110 bis 130 kg auf die Waage, womit die Belastungsgrenze für herkömmliche Dreh- oder Dreh-Kipp-Beschläge erreicht ist. Ignorieren Sie diese Grenzwerte, quittiert das Fenster unter Umständen den Dienst mit schleifenden Flügeln oder klemmender Mechanik. Besonders im Altbau ist Vorsicht geboten, da hier das hohe Gewicht oft auf begrenzt tragfähige Fensterlaibungen trifft.
