Klemmprofile

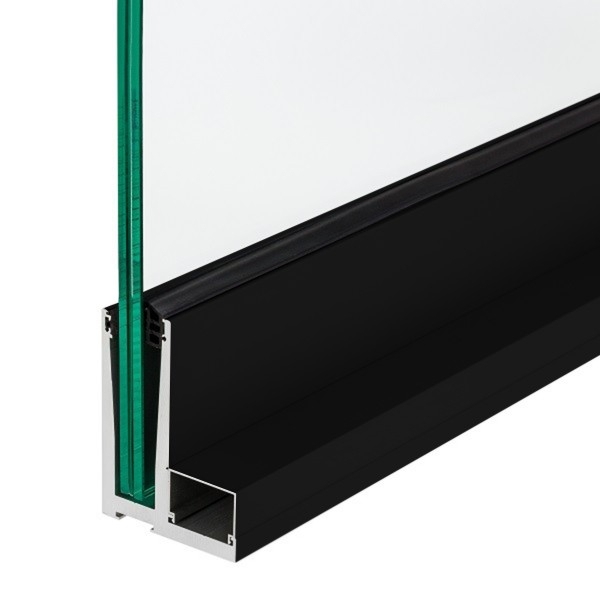

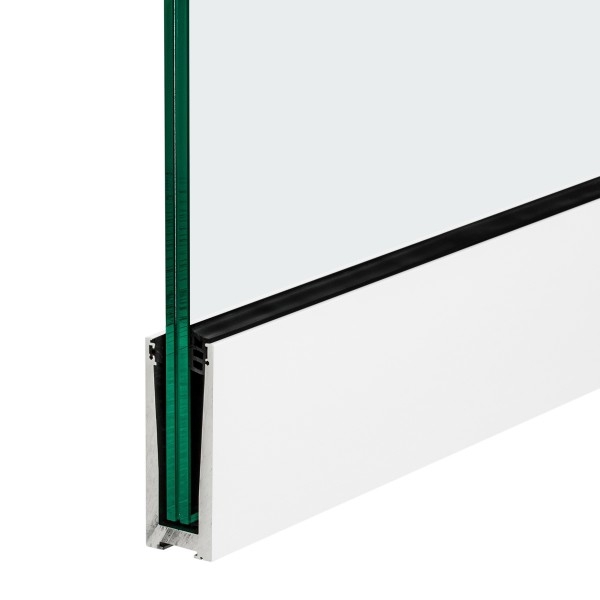

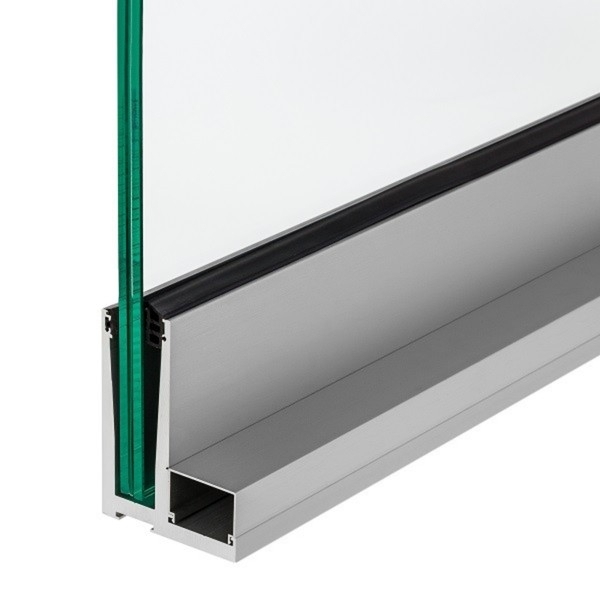

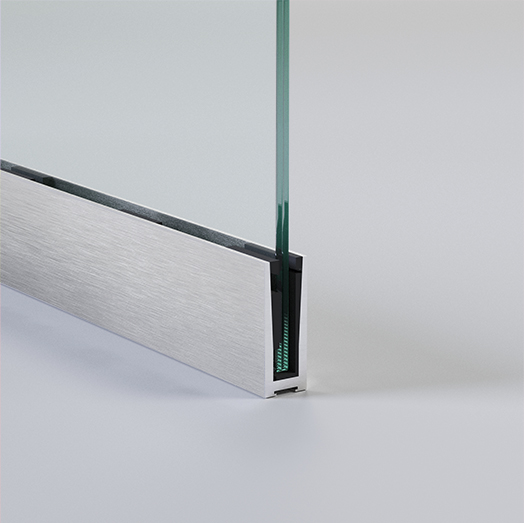

• fertig konfektioniertes Klemmprofil bestehend aus
• Alu-Grundkörper
• 2 Alu-Abdeckprofilen in Edelstahl Optik (wahlweise unbehandelt, für individuelle Pulverbeschichtung)
• Klemmschrauben
• beideitige durchgehende Gummieinleger
• für ESG 8 mm oder VSG 8,76 mm
• Material Körper: Aluminium
• Material Abdeckprofil: Aluminium in Edelstahl-Optik
• Bohrloch-Abstände für die Boden-, Decken- oder Wandbefestigung: 40 cm
• Klemmbohrloch-Abstände: 20 cm im Körper und im Abdeckprofil
• fester Glassitz durch bereits eingezogene Gummidichtungen, beidseitig
• Endkappen bitte separat bestellen
• individuelle Länge von 250 mm bis 5900 mm (bitte unten die gewünschte Länge in mm eingeben)
• Abzugsmaß Glas: 19 mm
• Gewicht: ca. 1,35 kg/m

angegebener Preis für lfm.

 find here some information in english

• fertig konfektioniertes Klemmprofil bestehend aus
• Alu-Grundkörper
• 2 Alu-Abdeckprofilen in Edelstahl Optik (wahlweise unbehandelt, für individuelle Pulverbeschichtung)
• Klemmschrauben
• beideitige durchgehende Gummieinleger
• für 10 mm ESG oder 10,76 mm VSG
• Material Korpus: Aluminium
• Material Abdeckprofil: Aluminium in Edelstahl-Optik (oder unbehandelt)
• individuelle Länge von 250 mm bis 5.900 mm (bitte unten die gewünschte Länge in mm eingeben)
• Abzugsmaß Glas: 19 mm
• Bohrloch-Abstände für die Boden-, Decken- oder Wandbefestigung: 40 cm
• Klemmbohrloch-Abstände: 20 cm im Korpus und im Abdeckprofil
• fester Glassitz durch Gummidichtungen (bereits eingezogen), beidseitig
• Endkappen (siehe Zubehör unten links) bitte separat bestellen
• Gewicht: ca. 1,7 kg/m

angegebener Preis für lfm.

 find here some information in english

• fertig konfektioniertes Klemmprofil bestehend aus
• Alu-Grundkörper
• 2 Alu-Abdeckprofilen in Edelstahl Optik (wahlweise unbehandelt, für individuelle Pulverbeschichtung)
• Klemmschrauben
• beideitige durchgehende Gummieinleger
• für 17,52 mm VSG (2 x 8 mm)
• Material Korpus: Aluminium
• Material Abdeckprofil: Aluminium in Edelstahl-Optik (oder unbehandelt)
• individuelle Länge von 250 mm bis 5900 mm (bitte unten die gewünschte Länge in mm eingeben)
• Abzugsmaß Glas: 19 mm
• Bohrloch-Abstände für die Boden-, Decken- oder Wandbefestigung: 40 cm
• Klemmbohrloch-Abstände: 20 cm im Korpus und im Abdeckprofil
• fester Glassitz durch Gummidichtungen (bereits eingezogen), beidseitig
• Endkappen (siehe Zubehör unten links) bitte separat bestellen
• Gewicht: ca. 2,5 kg/m

angegebener Preis für lfm.

 find here some information in english

• Klemmprofil zur aufgesetzten Montage
• für Glasstärke 12,76 mm (VSG)
• Glasschutz durch Gummieinleger
• Aluminiumkorpus Breite: 57 mm, Höhe: 69 mm
• mit eckiger Abdeckung
• Oberfläche Abdeckung: Aluminium in Edelstahloptik (E6/C31)
• optional mit Handlauf rund oder eckig
• Standard-Endkappen aus Edelstahl sind inklusive
• Länge: bis 5.000 mm (bitte unten angeben)

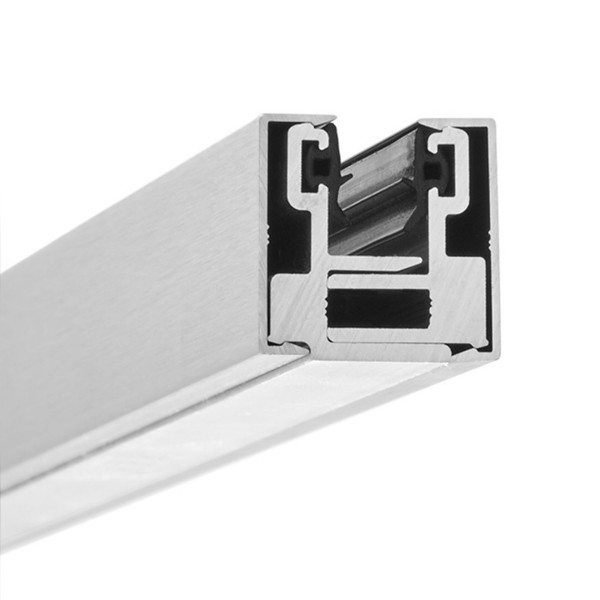

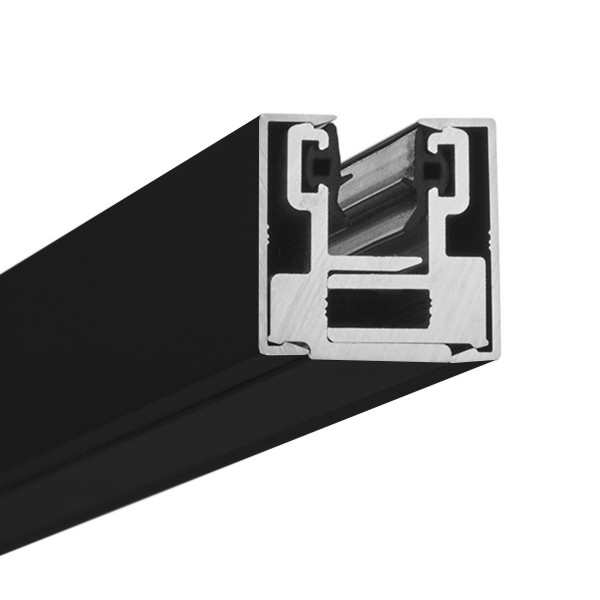

• fertig konfektioniertes Klemmprofil bestehend aus
  • Alu-Grundkörper
  • 2 Alu-Abdeckprofilen in Edelstahl Optik (wahlweise unbehandelt, für individuelle Pulverbeschichtung)
  • Klemmschrauben
  • beideitige durchgehende Gummieinleger
• für 12 mm ESG oder 12,76 mm VSG (bitte unten angeben)
• Höhe ca. 41,8 mm
• Breite ca. 33,0 mm
• Material: Aluminium in Edelstahl-Optik
• durchgehendes, einteiliges Abdeckprofil zur einfachen, schnellen Montage
• individuelle Länge von 250 mm bis 5900 mm (bitte unten die gewünschte Länge in mm eingeben)
• Abzugsmaß Glas: 19 mm
• Wandbefestigung: Bohrloch-Abstände 400 mm
• Klemmprofil Loch-Abstand 200 mm
• fester Glassitz und Glasschutz durch beidseitige Gummieinlage
• Gewicht: ca. 2 kg/m

angegebener Preis für lfm.

 find here some information in english

• Klemmprofil zur aufgesetzten Montage
• Aluminium-Korpus mit ovaler Abdeckkappe
• Oberfläche Abdeckung: Aluminium in Edelstahloptik (E6/C31)
• mit Gummieinleger zum Glasschutz
• geeignet für 2-lagiges Verbundsicherheitsglas 12,76 mm
• zwei Standard-Endkappen aus Edelstahl sind inklusive
• Länge: bis  5.000 mm (bitte unten eingeben)

 individuelle Profillänge bis 5.000 mm

• Aluminium-Profil für freitragendes Vordach
• für 17,52 mm SentryGlas bis zu 1 m Auskragung
• Aluminiumkorpus bestehend aus 2 Profilhälften und innenliegendem Gummischutz für Glasauflage
• eckige Abdeckblende aus Aluminium zum einfachen Aufklipsen
• Endkappen aus Edelstahl zum Verschrauben
• Glas-Sicherungsstifte inklusive (Glasbohrung wird benötigt)
• Allgemeine bauaufsichtliche Zulassung (AbZ)
• max. Profillänge: 5.000 mm (AbZ-Gültigkeit ab 2.000 mm)
• Gewicht: 9,2 kg/m

angegebener Preis für lfm.
Bitte beachten Sie unseren Frachtzuschlag ab einer Länge von 2.700 mm.

• Aluminiumkorpus bestehend aus 2 Profilhälften und innenliegendem Gummischutz für den Glaseinsatz
• Breite: 800 mm
• Glas-Beispiel:
• Höhe: bis 1800 mm;
• Breite: 800 mm,
• Stärke: 17,52 mm VSG
• Abdeckblende in oval oder eckig wählbar
• 2 Endkappen aus Edelstahl zum Verschrauben inklusive
• Befestigungsmaterial bauseits
• Gewicht: 5,5 kg

• Aluminiumkorpus bestehend aus 2 Profilhälften und innenliegendem Gummischutz für den Glaseinsatz
• Breite: 600 mm
• Glas-Beispiel:
• Höhe: bis 1800 mm;
• Breite: 600 mm,
• Stärke: 17,52 mm VSG
• Abdeckblende in oval oder eckig wählbar
• 2 Endkappen aus Edelstahl zum Verschrauben inklusive
• Befestigungsmaterial bauseits
• Gewicht: 5,5 kg

individuelle Länge bis 5.00 mm

• Aluminium-Profil für freitragendes Vordach
• für 21,52 mm SentryGlas bis zu 1.100 mm Auskragung
• Aluminiumkorpus bestehend aus 2 Profilhälften und innenliegendem Gummischutz für Glasauflage
• eckige Abdeckblende aus Aluminium zum einfachen Aufklipsen
• Endkappen aus Edelstahl zum Verschrauben
• Glas-Sicherungsstifte inklusive (Glasbohrung wird benötigt)
• individuelle Länge bis max. 3.500 mm (bitte unten angeben)
• bis 5.000 mm auf Anfrage
• Gewicht: 13.5 kg/m

angegebener Preis für lfm.

 individuelle Profillänge bis 5.000 mm

• Aluminium-Profil für freitragendes Vordach
• für 17,52 mm SentryGlas bis zu 1 m Auskragung
• Aluminiumkorpus bestehend aus 2 Profilhälften und innenliegendem Gummischutz für Glasauflage
• ovale Abdeckblende aus Aluminium zum einfachen Aufklipsen
• Endkappen aus Edelstahl zum Verschrauben
• 0° Dachneigung (rechtwinklig zur Hausfassade)
• Glas-Sicherungsstifte inklusive (Glasbohrung wird benötigt)
• Allgemeine bauaufsichtliche Zulassung (AbZ)
• max. Profillänge: 5.000 mm (AbZ-Gültigkeit ab 2.000 mm)
• Gewicht: 9,2 kg/m

 Wandklemmleiste für Glasvordach bis 1,1 Meter Auskragung

• für eine max. Vordachtiefe von 1.100 mm geeignet
• Aluminiumkorpus bestehend aus 2 Profilhälften und innenliegendem Gummischutz für Glasauflage
• ovale Abdeckblende aus Aluminium zum einfachen Aufklipsen
• Endkappen aus Edelstahl zum Verschrauben
• Glas-Sicherungsstifte inklusive (Glasbohrung wird benötigt)
• individuelle Länge bis max. 5.000 mm (bitte unten angeben)
• Gewicht: 13.5 kg/m

angegebener Preis für lfm.

Wichtige Information:

Klemmprofil bestehend aus Grundkörper,  Abdeckprofil in oval, Endkappen und Sicherungsstiften. Glasscheibe wird geklemmt. Maße, Auskragung maximal bis 1.100 mm für Glasstärke 21,52 mm. Es darf nur von uns zugelassenes Spezial-TVG-Glas (VSG 20/4 – 4 a. 2xTVG Sentry – Glas SGP 5000  1,52 mm)) verwendet werden. Jegliche Befestigung muß bauseits entsprechend den statischen Zulassungen geprüft und verwendet werden. Die Befestigung muss entsprechend der Richtlinien verarbeitet werden. Aufgrund der erteilten Statik ist eine maximale Breite des Einzelglases bis 3500 mm möglich.

Tipp: Für eine leichtere Vordach-Montage empfehlen wir max. Glas-Breiten bis zu 2.500 mm.

Montageanleitung zum Download

• Aluminiumkorpus bestehend aus 2 Profilhälften und innenliegendem Gummischutz für den Glaseinsatz
• Breite: 700 mm
• Glas-Beispiel:
• Höhe: bis 1800 mm;
• Breite: 700 mm,
• Stärke: 17,52 mm VSG
• Abdeckblende in oval oder eckig wählbar
• 2 Endkappen aus Edelstahl zum Verschrauben inklusive
• Befestigungsmaterial bauseits
• Gewicht: 5,5 kg

- eckige Form
- passend zum Wandklemmprofil eckig für Glasstärke 17,52
- Edelstahl massiv
- zusätzlicher umlaufender Rand
- Abdeckprofil wird dadurch fest eingespannt
- inklusive 2 Bohrungen
- geschliffene Kanten
- Gewicht: 328 g
