Heat-Soak-Test: Der Sicherheitsstandard für ESG-H Glas

Welches Ziel verfolgt ein Heißlagerungstest?

Das Ziel ist es, mögliche Nickelsulfid-Einschlüsse zu identifizieren und die Gefahr von späteren Spontanbrüchen fast vollständig zu eliminieren. Einschlüsse dieser Art entstehen während des Floatglasprozesses und bleiben im Regelfall unsichtbar.

Sie können jedoch im späteren Betrieb einen Phasenübergang durchlaufen, der mit einer Volumenvergrößerung einhergeht. Dadurch entstehen innere Spannungen, die zu einem abrupten Glasbruch führen können – oft Jahre nach der Montage. Der HST simuliert diesen Prozess in kontrollierter und beschleunigter Form, sodass fehlerhafte Scheiben bereits vor dem Einbau aussortieren werden.

Auf welcher normativen Grundlage basiert der Sicherheitsstandard für ESG-H Glas?

Die maßgebliche Norm für ESG-H ist die DIN EN 14179 ("Heißgelagertes thermisch vorgespanntes Kalknatron-Einscheibensicherheitsglas"). Sie definiert unter anderem:

• Vorgaben zur Temperaturführung und Haltezeit
• Anforderungen an Prüföfen und Messsysteme
• Rückverfolgbarkeit der geprüften Chargen
• Kennzeichnungspflichten für ESG-H Glas

Wie läuft der Heißlagerungstest aus technischer Perspektive ab?

Der Test wird exakt nach DIN EN 14179 durchgeführt und gliedert sich in vier Prozessschritte:

1. Vorbehandlung: Herstellung als reguläres ESG (Vorspannen, Abkühlen, Qualitätskontrolle). Nur fehlerfreies ESG wird zum Test zugelassen.
2. Aufheizphase: Die Scheiben werden in einer HST-Kammer langsam auf etwa 280 bis 300 °C erhitzt.
3. Haltephase: Die Temperatur wird über mindestens 2 Stunden konstant gehalten. Scheiben mit NiS-Fehlern brechen hier kontrolliert im Ofen.
4. Abkühlphase und Aussortierung: Nach dem Abkühlen werden gebrochene Scheiben entfernt. Nur unversehrte Scheiben werden als ESG-H gekennzeichnet.

Wie lässt sich ein Heißlagerungstest und seine Bedeutung definieren?

Der Heißlagerungstest (Heat-Soak-Test, HST) stellt dabei ein zerstörendes Prüfverfahren dar, das bei thermisch vorgespanntem Einscheibensicherheitsglas (ESG) angewendet wird, um das Risiko von Spontanbrüchen durch Nickelsulfid-Einschlüsse (NiS) deutlich zu reduzieren.

Ein solches Einscheibensicherheitsglas wird überall dort eingesetzt, wo hohe mechanische oder thermische Belastungen auftreten und das Verletzungsrisiko bei Bruch minimiert werden soll. Dies betrifft zum Beispiel:

• Duschkabinen und Glastüren
• Trennwände und Panoramafenster
• Fahrzeugscheiben
• Möbel mit Glasapplikationen
• Überkopfverglasungen

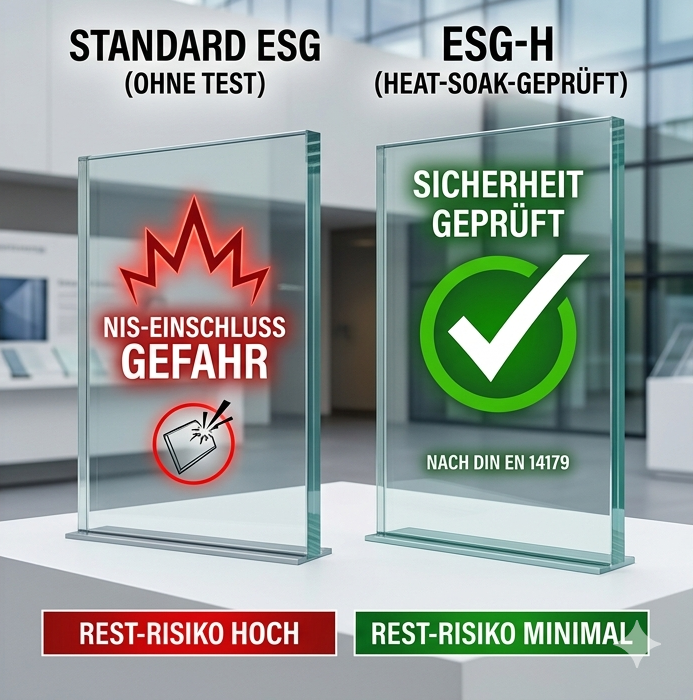

Erst nach dem erfolgreichen Abschluss des Prüfprozesses im Rahmen eines Heißlagerungstests darf das Glasprodukt dann als ESG-H oder auch H-Glas bezeichnet werden. Der Test zählt damit zu den klar definierten technischen Standards im Bauwesen.

Welches Ziel verfolgt ein Heißlagerungstest?

Das primäre Ziel ist es, potenzielle Nickelsulfid-Einschlüsse (NiS) zu identifizieren und das Risiko späterer Spontanbrüche fast vollständig zu eliminieren. Einschlüsse dieser Art entstehen unbeabsichtigt während des Floatglasprozesses und bleiben im Regelfall unsichtbar.

Diese Einschlüsse können jedoch im späteren Betrieb einen Phasenübergang durchlaufen, der mit einer Volumenvergrößerung einhergeht. Dadurch entstehen enorme innere Spannungen, die zu einem abrupten Glasbruch führen können – oft erst Jahre nach der Montage. Der Heat-Soak-Test (HST) simuliert diesen Prozess in kontrollierter und beschleunigter Form, sodass fehlerhafte Scheiben bereits vor dem Einbau im Werk aussortiert werden.

Auf welcher normativen Grundlage basiert der Sicherheitsstandard für ESG-H Glas?

Die maßgebliche Norm für ESG-H ist die DIN EN 14179 ("Heißgelagertes thermisch vorgespanntes Kalknatron-Einscheibensicherheitsglas"). Sie definiert die strengen Anforderungen an das Prüfverfahren, um ein gleichbleibend hohes Sicherheitsniveau zu gewährleisten. Die Norm umfasst unter anderem:

• Exakte Vorgaben zur Temperaturführung und Haltezeit
• Anforderungen an die Kalibrierung der Prüföfen und Messsysteme
• Lückenlose Rückverfolgbarkeit der geprüften Chargen
• Eindeutige Kennzeichnungspflichten für ESG-H Glas

Wie läuft der Heißlagerungstest aus technischer Perspektive ab?

Der Test wird exakt nach den Vorgaben der DIN EN 14179 durchgeführt und gliedert sich in vier wesentliche Prozessschritte:

1. Vorbehandlung: Das Glas wird zunächst als reguläres ESG hergestellt (thermisches Vorspannen, kontrollierte Abkühlung und Qualitätskontrolle). Nur einwandfreies ESG wird für den anschließenden Test zugelassen.
2. Aufheizphase: Die Scheiben werden in einer speziellen HST-Kammer langsam und gleichmäßig erhitzt, um thermische Spannungen während des Aufheizens zu vermeiden.
3. Haltephase: Die Glastemperatur wird für mindestens 2 Stunden konstant auf einem Niveau von 290 °C (± 10 °C) gehalten. Scheiben mit kritischen NiS-Einschlüssen brechen in dieser Phase kontrolliert im Ofen.
4. Abkühlphase und Aussortierung: Nach der kontrollierten Abkühlung werden alle gebrochenen Scheiben entfernt. Nur die unversehrten Scheiben erfüllen den Sicherheitsstandard und werden dauerhaft als ESG-H gekennzeichnet.
