Wandklemmprofil 5° Dachneigung 17,52 mm, oval - Anthrazit
Artikeldetails
zugelassenes Vordach-Profil mit Allgemeiner bauamtlicher Zulassung (AbZ)

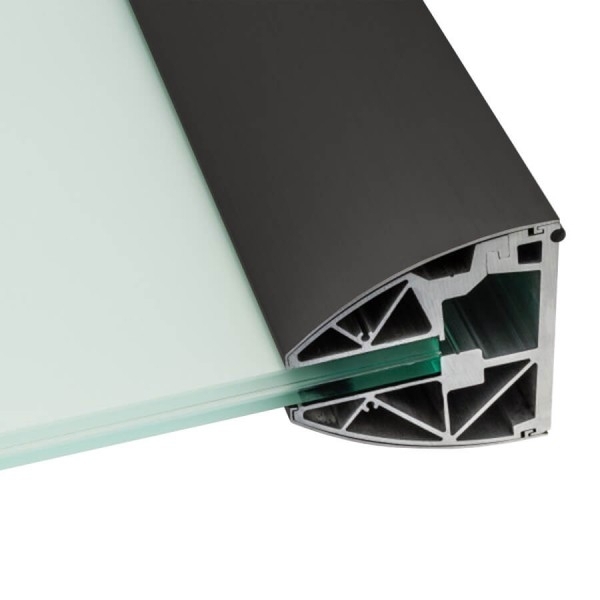

ovales Vordach Profil für VSG 17,52 mm SentryGlas
Material: Grundprofil Aluminium pressblank
Material ovale Abdeckung: Aluminium Oberfläche in anthrazit RAL 7016
5° Neigung im Profil integriert
Profilhöhe: ca. 100 mm
Profiltiefe: ca. 106 mm
Material Endkappe: Edelstahl Oberfläche in anthrazit RAL 7016
max. Profillänge: 5.900 mm (AbZ-Gültigkeit ab 2.000 mm)
Bohrabstand zur Wandbefestigung 175 mm
linear gelagert
absolut freitragend
Wichtige Hinweise für die AbZ-Gültigkeit:
maximale Auskragung (inkl. Profil): 1.000 mm
Mindest-Breite: 2.000 mm
ausschließlich unter Verwendung von SentryGlas 17,52 mm Glasstärke
Spezial-TVG-Glas (VSG 16/2 – 4 a. 2xTVG Sentry – Glas SGP 5000 1,52 mm
rechteckige Glasform
zwei Glasbohrungen im Durchmesser von je 14 mm für den Einsatz der beiden Sicherungsstifte gem. AbZ
Weitere Details entnehmen Sie bitte der AbZ*
Einsatzbereich
Vordach
Eingang
Terrasse/Balkon
außenliegende Terminals/Automaten
Schutz / Überdachung von Wallboxen
Mit dem puristischem Klemmprofil kann ein ein freitragendes Ganzglasvordach geschaffen werden. Das Profil integriert sich in fast jede architektonische Ansicht. Klarer und reduzierter in der Ansicht geht nicht. Ohne Zugseile,Traversen oder Stützen, einfach ein Vordach auf das wesentliche reduziert. Dies ist mit unserem Klemmprofil möglich.
Technische Daten
Lieferumfang
Profil Set, Meterware bestehend aus:
1x ovales 2-tlg. Profil mit 5° Neigung (bestehend aus Grundkörper u. Klemmprofil miteinander verschraubt)
2x Gummiauflagen, bereits verklebt
1x ovale Abdeckung oben, Oberfläche in anthrazit RAL 7016
1x ovale Abdeckung unten, Oberfläche in anthrazit RAL 7016
2x Edelstahl Endkappe oval, Oberfläche in anthrazit RAL 7016
2x Sicherungsstift

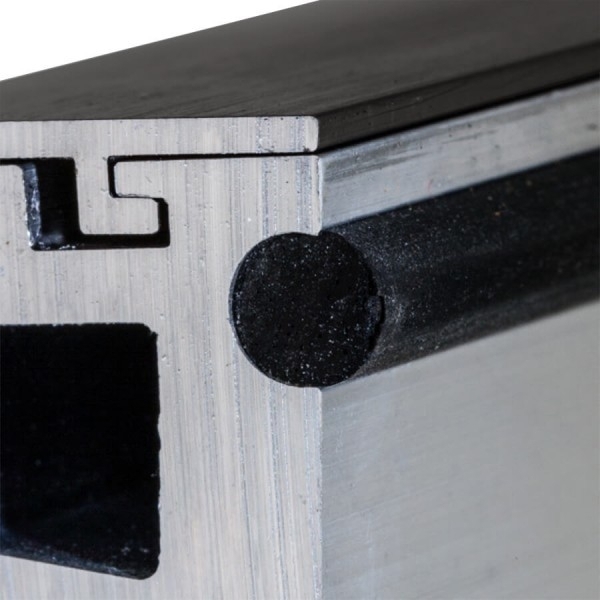

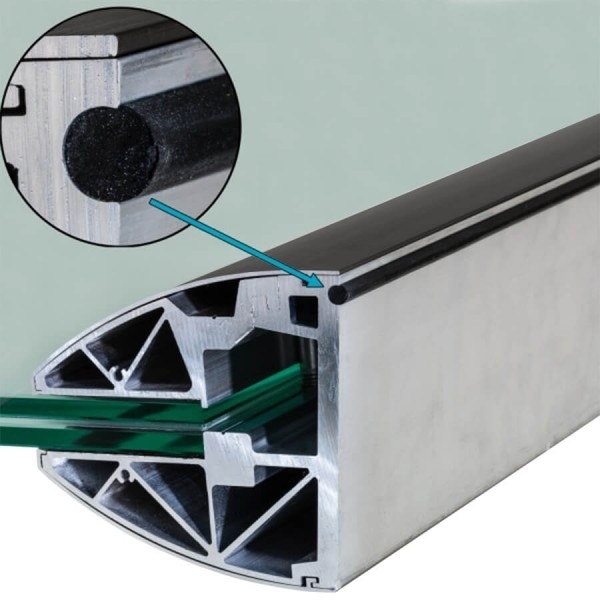

1x Wandanschlussdichtung (Gummi Rundschnur)
4x Schrauben (Endkappen)
*Glas ist nicht im Lieferumfang enthalten
