Wandklemmprofil 5° Dachneigung 17,52 mm, eckig - Edelstahloptik
zugelassenes Vordach-Profil mit Allgemeiner bauamtlicher Zulassung (AbZ)
ovales Vordach Profil für VSG 17,52 mm SentryGlas
Material: Grundprofil Aluminium pressblank
Material eckige Abdeckung: Aluminium Oberfläche in Edelstahloptik (E6/C31)
5° Neigung im Profil integriert
Profilhöhe: ca. 100 mm
Profiltiefe: ca. 106 mm
Material Endkappe: Edelstahl matt gebürstet
max. Profillänge: 5.900 mm (AbZ-Gültigkeit ab 2.000 mm)
Bohrabstand zur Wandbefestigung 175 mm
linear gelagert
absolut freitragend
Wichtige Hinweise für die AbZ-Gültigkeit:
maximale Auskragung (inkl. Profil): 1.000 mm
Mindest-Breite: 2.000 mm
ausschließlich unter Verwendung von SentryGlas 17,52 mm Glasstärke
Spezial-TVG-Glas (VSG 16/2 – 4 a. 2xTVG Sentry – Glas SGP 5000 1,52 mm
rechteckige Glasform
Zwei Glasbohrungen im Durchmesser von je 14 mm für den Einsatz der beiden Sicherungsstifte gem. AbZ

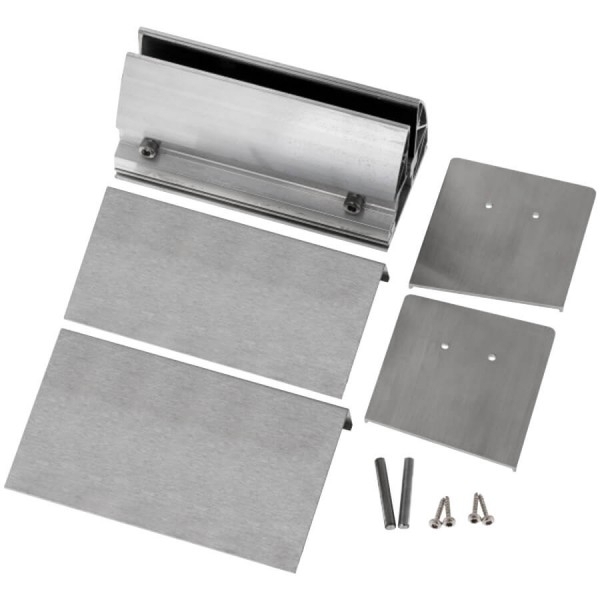

Profil Set, Meterware bestehend aus:
1x ovales 2-tlg. Profil mit 5° Neigung (bestehend aus Grundkörper u. Klemmprofil miteinander verschraubt)
2x Gummiauflagen, bereits verklebt
1x eckige Abdeckung oben, Oberfläche in Edelstahl optik E6/C31
1x eckige Abdeckung unten, Oberfläche in Edelstahl optik E6/C31

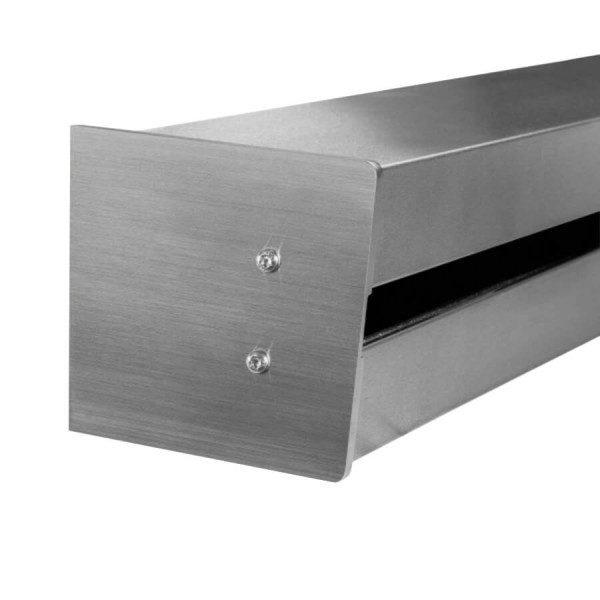

2x Edelstahl Endkappe eckig, matt gebürstet
2x Sicherungsstift

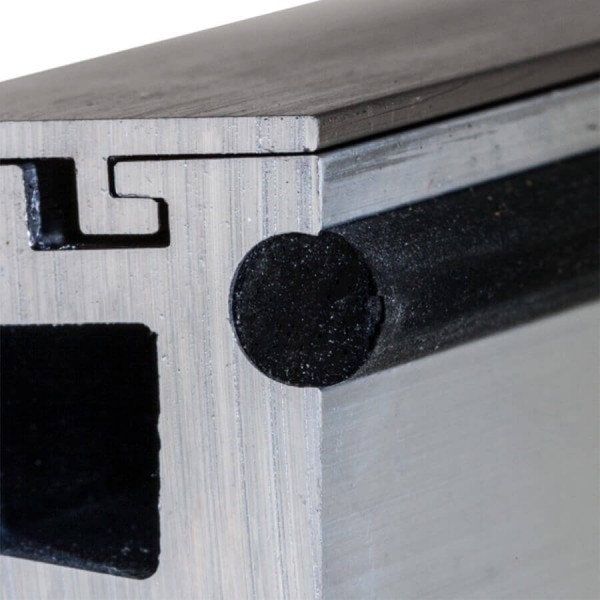

1x Wandanschlussdichtung (Gummi Rundschnur)
4x Schrauben (Endkappen)
*Glas ist nicht im Lieferumfang enthalten
Vordach
Eingang
Terrasse/Balkon
außenliegende Terminals/Automaten
Schutz / Überdachung von Wallboxen
Mit dem puristischen Klemmprofil kann ein ein freitragendes Ganzglasvordach geschaffen werden. Das Profil integriert sich in fast jede architektonische Ansicht. Klarer und reduzierter in der Ansicht geht nicht. Ohne Zugseile,Traversen oder Stützen, einfach ein Vordach auf das wesentliche reduziert. Dies ist mit unserem Klemmprofil möglich.
