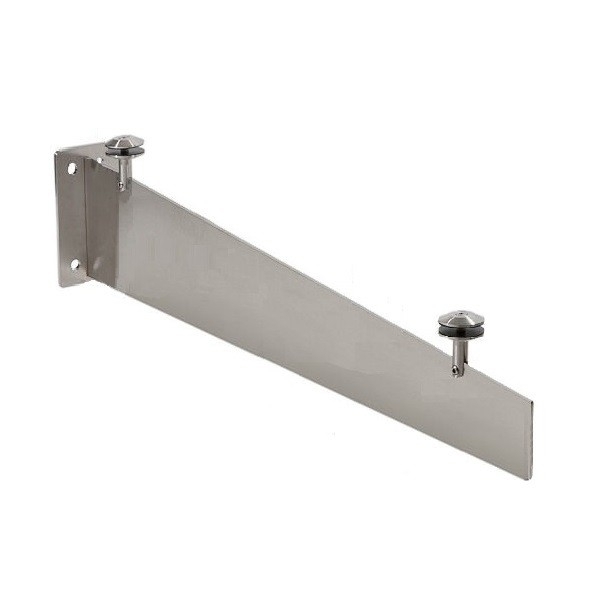

Edelstahl Schwertträger mit Stirnplatte
3° Neigung
für 2 Punkthalter mit 450 mm Abstand
Glasbohrung Ø 20 mm ist erforderlich
Material: Edelstahl gebürstet, K240
Stärke: 8 mm
Höhe Stirnplatte: 210 mm
Breite Stirnplatte: 160 mm
4 Befestigungsbohrungen 16 mm Ø
Höhe Schwert: 200 mm mit 3° Neigung sich verjüngend
Länge Schwert: 650 mm
für Dachauskragung/Tiefe von 700 mm bis 900 mm
Edelstahl Schwertträger Set:
1x Schwertträger mit verschweißter Stirnplatte, Edelstahl gebürstet K240
2x Edelstahl Punkthalter mit Sattelstange, 75 mm Ø mit AbP
2x Gummiteller 75 mm Ø je Punkthalter
2x Kunststoffhülse je Punkthalter (Glasstärke 12,76 -13,52 u.16,76 - 21,52 mm)
2x M10 Edelstahl Senkkopf Schraube je Punkthalter (Glasstärke 12,76 -13,52 u.16,76 - 21,52 mm)
*Glas ist nicht im Lieferumfang enthalten
Vordach
Eingang
Terrasse/Balkon
außenliegende Terminals/Automaten
Schutz / Überdachung von Wallboxen

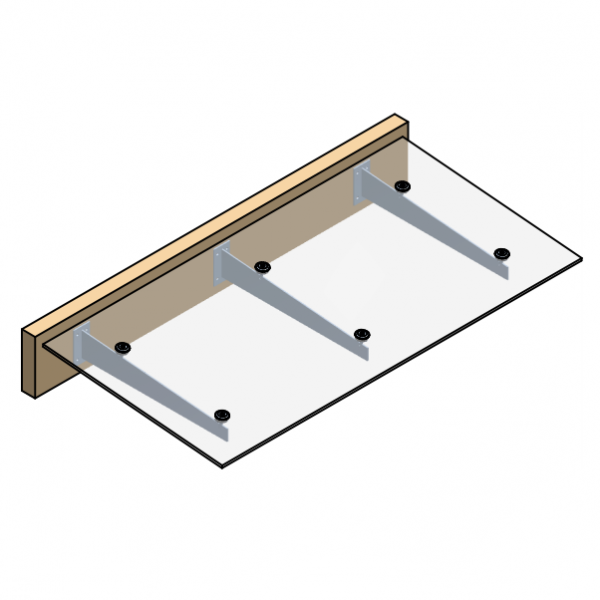

Der Schwertträger ist für Glastiefen/Auskragungen von 700 mm bis 900 mm geeignet. Das massive Schwert ist mit verdeckter Schweissnaht konzipiert und spricht eine klare, ansprechende Formensprache. Die Glasstärke ist entsprechend der Glasplanungstabelle zu wählen.
